Utilisation d'une pompe à membrane
Il est déconseillé de raccorder la pompe directement à une conduite d'eau sous pression. Il est vivement recommandé d'installer un réservoir intermédiaire avec un robinet à flotteur.
Un robinet à flotteur est simple et fiable. Il fonctionne des années sans problème. Pour se protéger des fuites, on peut ajouter un trop-plein de sécurité.
Les pompes à membrane sont pour la plupart auto-amorçantes, mais il vaut tout de même mieux prendre l'eau au fond du réservoir, par un raccord, pour que la pompe soit toujours alimentée en eau.
Pompe recommandée : alimentation 12 V, jusqu'à 60 W, débit 2-3,5 L/min.
Remarque
En rectification sur une colonne de 2", la consommation d'eau est d'environ 40-50 L/h. En distillation avec une résistance de 3 kW, la consommation est plus élevée.

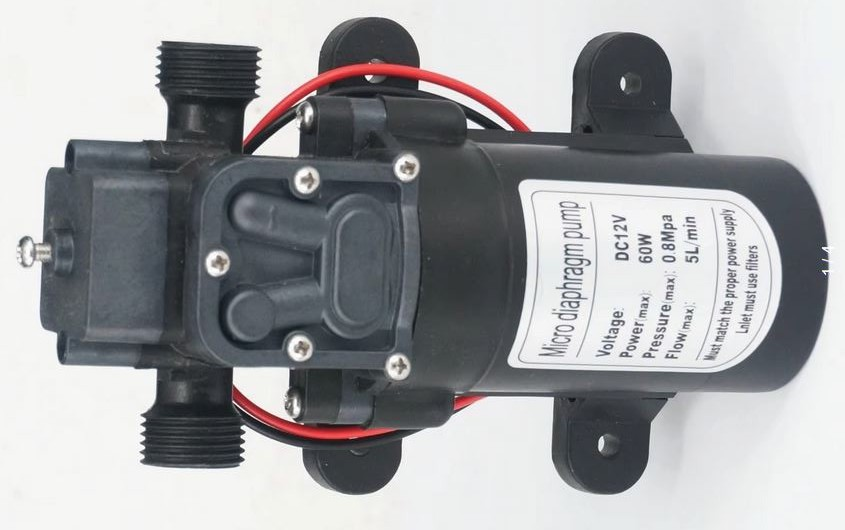

Ce sont les pompes les plus couramment utilisées.
Bien que leur puissance soit excessive, ces modèles ont fait leurs preuves. Remarquez la vis et le capot à gauche. C'est un dispositif qui coupe automatiquement l'alimentation en cas de surpression. Il peut être réglable ou non. Certains modèles n'en ont pas.
Si vous prévoyez d'utiliser une telle pompe, l'alimentation 12 V de Samovar doit être adaptée, par exemple 12 V 100 W.
La pompe est bruyante, tenez-en compte en choisissant son emplacement. *

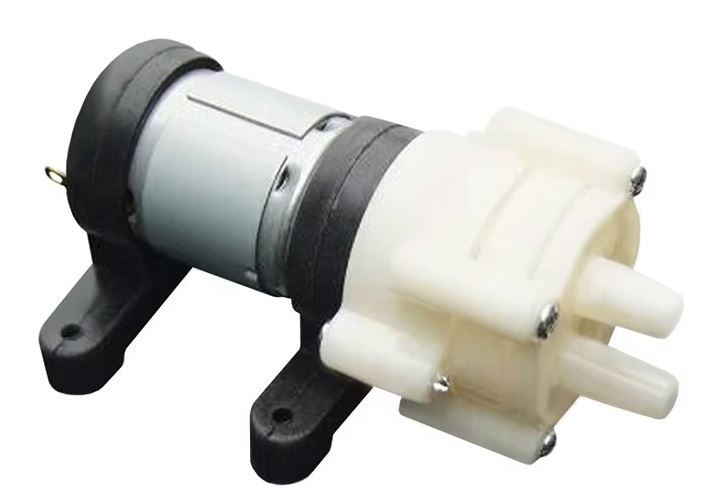

Si la pompe ne doit servir qu'à la rectification, une pompe plus modeste suffit. Sa petite taille permet de la fixer directement sur le réservoir ou sur la colonne. Une telle pompe fait aussi moins de bruit.
Tension de service : 12 V CC,
Courant de service : 0,5-0,7 A (la puissance doit dépasser 6 W)
Débit : 1,5-2 L/min (environ),
Hauteur d'aspiration maximale : 78,7 pouces (2 m)
En principe, vous pouvez utiliser n'importe quelle pompe à membrane 12 V dont les caractéristiques vous conviennent.
* Il existe un moyen de réduire le bruit et de rendre la pompe plus supportable : modifier la fréquence PWM. Par défaut, elle est définie dans le fichier pumppwm.h ; pour ne pas modifier ce fichier, ajoutez votre propre ligne dans user_config_override.h :
#define PUMP_PWM_FREQ 15
15 est la fréquence PWM par défaut de la pompe de refroidissement, en hertz. Vous pouvez aller jusqu'à 450. Ce paramètre n'est pas disponible dans le configurateur.
Il faut aussi ajouter une diode de roue libre aux bornes de la charge inductive. Cela paraît effrayant, mais c'est simple : installez une diode le plus près possible du moteur.
N'importe quelle diode convient, à condition qu'elle supporte un courant au moins égal à celui du moteur. Les diodes Schottky rapides ont fait leurs preuves, par exemple 1N5844 ou équivalent.
Un peu plus de détails - message dans le fil
