El sensor de pH PH-4502C entrega una tensión que Samovar lee en la entrada LUA_PIN como un valor del ADC (0-4095) y convierte a pH con la fórmula pH = k · ADC + d. Cada electrodo tiene sus propios coeficientes k y d, por lo que antes de la primera elaboración y después de sustituir el electrodo hay que calibrar el sensor con dos soluciones tampón. Sin calibración, el campo pH de la página principal muestra «sin datos» («нет данных») y la etapa «Espera de pH» («Ожидание pH») del programa no se inicia.
La página de calibración se abre con el botón «Calibración del pH» («Калибровка pH») de la pestaña «Adicional» («Дополнительно») del modo Elaboración de queso («Сыроварение») o en la pestaña Ajustes → Queso («Настройки → Сыр»). El sensor solo se consulta en el modo Elaboración de queso; en los demás modos la página muestra «sin datos».

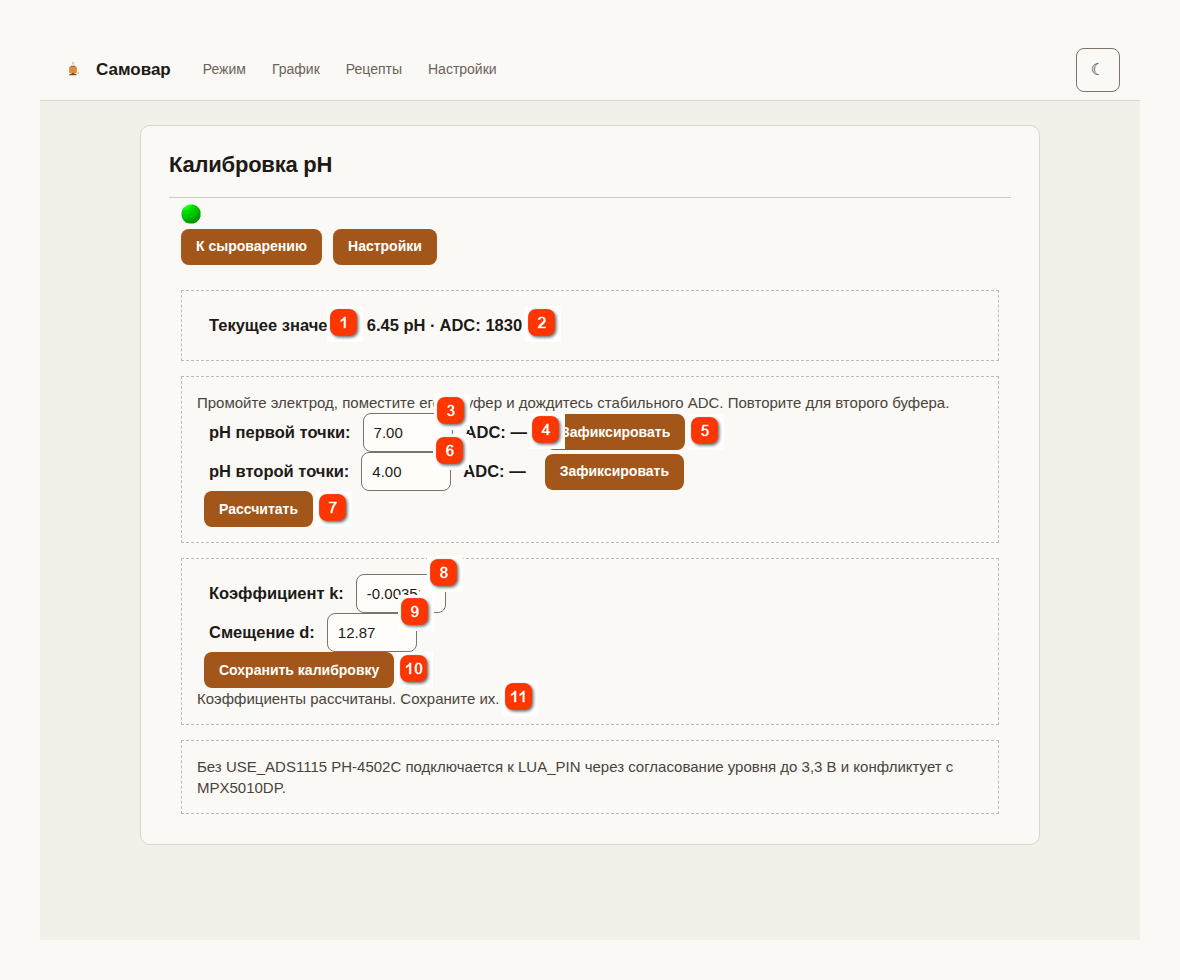

Página de calibración del sensor de pH
Valor actual («Текущее значение»)
El pH convertido con los coeficientes guardados. «sin datos» («нет данных»): el sensor no se está consultando o el resultado está fuera de 0-14.
ADC
La lectura en bruto de la entrada LUA_PIN (0-4095), actualizada una vez por segundo. Los puntos de calibración se fijan a partir de ella.
pH del primer punto («pH первой точки»)
El pH de la primera solución tampón (7.00 por defecto).
ADC del punto («ADC точки»)
El valor del ADC guardado al fijar el punto.
Fijar («Зафиксировать»)
Guarda el ADC actual junto con el pH introducido. Se necesitan datos recientes del sensor y un pH de 0 a 14.
pH del segundo punto («pH второй точки»)
El pH de la segunda solución tampón (4.00 por defecto). El ADC del segundo punto debe ser distinto del primero.
Calcular («Рассчитать»)
Calcula k y d a partir de los dos puntos fijados y los coloca en los campos de abajo.
Coeficiente k («Коэффициент k»)
Pendiente: la variación del pH por unidad de ADC. Se puede introducir a mano.
Desplazamiento d («Смещение d»)
Desplazamiento: el pH con ADC = 0. Se puede introducir a mano.
Guardar calibración («Сохранить калибровку»)
Escribe k y d en los ajustes de Samovar. El rango admitido es de −100 a 100.
Mensaje («Сообщение»)
El resultado de la última acción: «Punto 1 fijado» («Точка 1 зафиксирована»), «Coeficientes calculados. Guárdelos» («Коэффициенты рассчитаны. Сохраните их»), «Calibración guardada» («Калибровка сохранена») o un texto de error.
Procedimiento de calibración
Enjuague el electrodo, introdúzcalo en la primera solución tampón y espere a que el valor del ADC deje de cambiar. La lectura se actualiza una vez por segundo.
En el campo «pH del primer punto» («pH первой точки») introduzca el pH del tampón (7.00 por defecto) y pulse «Fijar» («Зафиксировать»). Al lado aparece el valor del ADC guardado. Si no hay datos del sensor o el pH está fuera del rango 0-14, aparece el mensaje «Se necesitan un ADC reciente y un pH de 0 a 14» («Нужны свежий ADC и pH от 0 до 14»).
Enjuague el electrodo, introdúzcalo en el segundo tampón (4.00 por defecto) y fije el segundo punto de la misma manera. Los valores del ADC de los dos puntos deben ser distintos.
Pulse «Calcular» («Рассчитать»). Los coeficientes se calculan a partir de los dos puntos: k = (pH2 − pH1) / (ADC2 − ADC1), d = pH1 − k · ADC1 - y se colocan en los campos «Coeficiente k» («Коэффициент k») y «Desplazamiento d» («Смещение d»).
Pulse «Guardar calibración» («Сохранить калибровку»). Los coeficientes se escriben en los ajustes de Samovar y se conservan tras un reinicio. En el firmware con filtro de mediana, después de cambiar los coeficientes hay que esperar cinco mediciones nuevas: entonces la línea «Valor actual» («Текущее значение») muestra el pH del tampón en el que está el electrodo.
También puede introducir los coeficientes a mano, si los conoce, y guardarlos sin fijar puntos. El rango admitido de k y d es de −100 a 100. Antes de la primera calibración los ajustes contienen k = 1 y d = 1: el valor convertido queda fuera de 0-14 y Samovar considera el pH poco fiable.
Comprobación. Después de guardar, introduzca el electrodo en un tampón y compare la línea «Valor actual» con el pH del tampón. El mismo valor se muestra en la página principal del modo y en la etapa «Espera de pH». En el firmware con filtro de mediana, el pH se determina a partir de cinco mediciones consecutivas con un segundo de intervalo. El campo ADC sigue siendo la lectura en bruto para la calibración: espere a que se estabilice antes de fijar cada punto.
Atención.
Al conectar el PH-4502C a LUA_PIN hace falta adaptar los niveles de tensión; el MPX5010DP no debe conectarse a la misma entrada. Si se usa un ADS1115, la entrada LUA_PIN queda libre. Los esquemas y el mantenimiento están en la sección El sensor de pH y cómo conectarlo.
