Использование центробежного насоса

Насосы бывают - мембранные, плунжерные, шестеренчатые, центробежные и прочие. Используемые для наших целей можно разделить на 2 типа. Через которые, при выключенном состоянии, жидкость не проходит ни при каких условиях и соответственно через которые жидкость может пройти самотеком.
Ко второму типу относятся различные центробежные насосы с крыльчаткой.

Как определить? Нужно подуть во входной патрубок, если воздух проходит свободно — это он и есть.

По поводу применения данного типа насосов.
Какие факторы будут оказывать значимое влияние при использовании.

- Первый фактор - производительность. Если изготовитель указал что насос дает 600 л/час и поднимает воду на высоту 5 метров, это не значит что насос выкачает 600 литров на высоту 5 метров за час. Либо 600 литров на уровне забора воды, либо 5 метров в высоту и сколько выдавит (если выдавит вообще).

- Второй фактор - ШИМ. Он не только определяет объем который прокачает насос, но и высоту, на которую может быть поднят столб воды.

- Третий фактор – паразитный. Т.е не контролируемый «самотек», который может иметь место в системе.

Рассмотрим организацию охлаждения с таким типом насоса, на конкретном варианте, который используется нашим коллегой и трудится уже более года под управлением Самовара.
Дельта температуры составляет 1-2 градуса, при температуре поддержания на выходе 60°С.

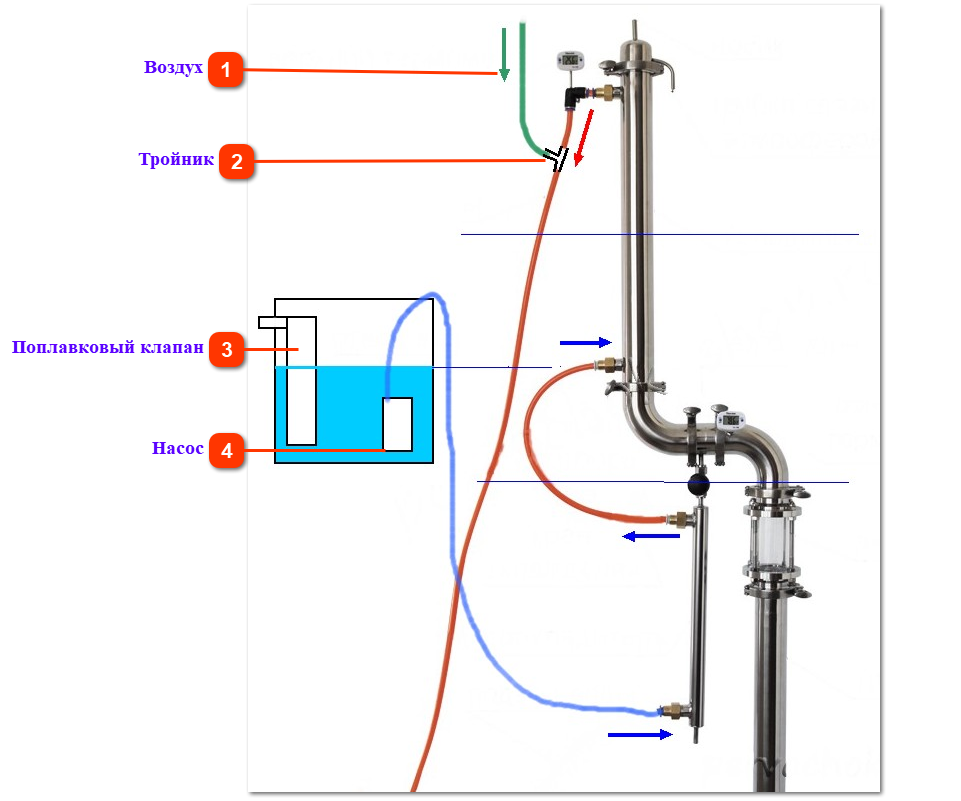

Емкость (3-5 литров, лишь бы поместилась арматура и насос), с поплавковым клапаном и погружным аквариумным насосом поднята на высоту дефлегматора.

Желательно, чтобы уровень воды в емкости, который будет держать поплавок, находился на уровне нижнего патрубка дефлегматора. Не критично выше/ниже на 10-15 см.

Воздух

Через эту трубку будет поступать воздух, чтобы исключить неконтролируемый "самотек". По сути это ТСА для воды

Тройник

Обеспечивает "разрыв водяной струи"

Поплавковый клапан

Держит постоянный уровень воды в емкости.

Насос

При использовании кожухотрубного дефлегматора.

Подача насосом осуществляется на нижний вход доохладителя, с выхода доохдадителя – на нижний вход дефлегматора. Выход горячей воды с верхнего выхода дефлегматора.

На выходе из дефлегматора нужно организовать установку датчика температуры и сделать «разрыв струи».

Для этого, на трубку сброса, установить тройник, трубку от него поднять вверх. Главное, чтобы тройник находился выше уровня жидкости емкости с насосом.

Что достигается данной организацией.

Насосу не нужно понимать высоко воду, он начинает обеспечивать именно расход воды , а не перемалывает крыльчаткой воду внутри себя, стремясь создать давление, чтобы поднять воду вверх.

ШИМ реально управляет расходом воды.
«Разрыв струи» полностью избавляет от неконтролируемого самотека.

Примечание:
«Разрыв струи» - это очень важно. На тестировании, без разрыва струи, с выключенным насосом, (т.е охлаждение только за счет самотека через насос), при подаваемой мощности 1800 ватт, температура воды на выходе не поднималась выше 40°.

При использовании в качестве дефлегматора холодильника Димрота.

Подача насосом осуществляется на нижний вход доохладителя, с выхода доохдадителя – на верхний вход дефлегматора. Выход горячей воды с нижнего выхода дефлегматора.

Т.е. поток воды идет навстречу пару.

На нижнем выходе из дефлегматора нужно организовать установку датчика температуры и желательно трубку сброса горячей воды, сначала поднять к верхнему входу дефлегматора, а потом вниз – на сброс. После того как трубка сброса пойдет вниз тоже сделать «разрыв струи». Для этого, на трубку сброса, установить тройник, трубку "ТСА для воды" от него поднять вертикально вверх. Проследить, чтобы тройник находился не ниже уровня жидкости емкости с насосом.

Проблемы имеющие место быть при использовании центробежных насосов практически не касаются владельцев мембранных насосов.

Единственная проблема, которая имела место – это очень холодная вода и капризный двигатель. При выставленных 15% мощности насос останавливался, а при 20% температура на выходе была слишком низкой.
Кстати, это может иметь место, если использовать насос, рассчитанный на большую производительность.

Выход из положения – сразу на выходе из насоса сделать обратный сброс. На выходном патрубке насоса ставится тройник и делается фиксированный сброс через жиклер (калиброванное отверстие) в ту же емкость. Таким образом можно поднять минимальное значение мощности, при этом реально на охлаждение пойдет меньше охлаждающей жидкости.

Принцип контролируемого сброса можно применять на любых насосах.
