Использование мембранного насоса
Насос не рекомендуется подключать напрямую к напорной магистрали. Крайне желательно установить промежуточную емкость с поплавковым клапаном.
Конструкция поплавкового клапана проста и надежна. Работает годами без проблем. Для гарантии от протечки можно предусмотреть сбросовую аварийную магистраль.
Мембранные насосы, в основном, являются самовсасывающими, но тем не менее желательно организовать подачу воды снизу емкости, через штуцер, чтобы насос был постоянно подпитан водой.
Рекомендованная модель насоса: питание 12 вольт, мощность до 60 ватт, производительность 2-3,5 л/мин.
Примечание
При ректификации на колонне 2" расход воды составляет примерно 40-50 л/час, при дистилляции, с использование ТЭНа на 3кВт, расход выше.

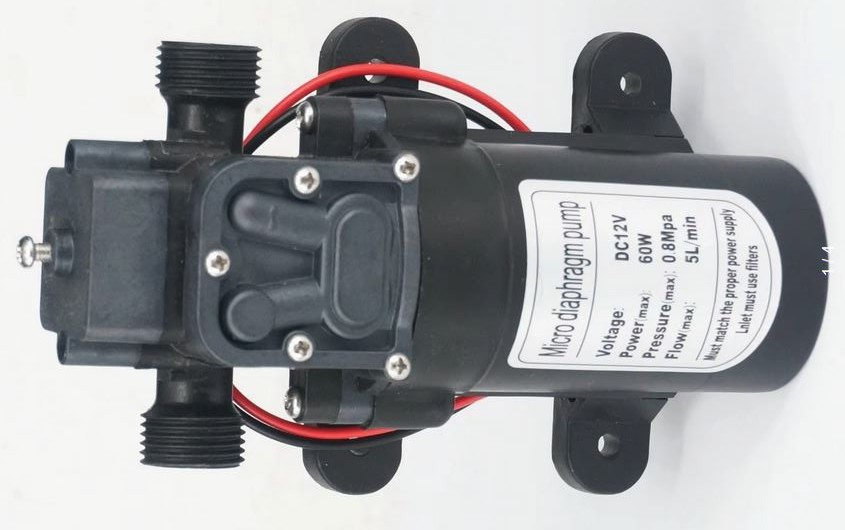

В основном используют вот такие насосы.
И хотя его мощность избыточна, подобные модели хорошо себя зарекомендовали. Обратите внимание на винт и крышку слева. Это устройство автоматического отключения от питания при превышении давления. Может быть регулируемое и нет. На некоторых моделях может отсутствовать.
Если планируется использовать подобный насос, то блок питания Самовара на 12 вольт должен быть соответствующий. Например 12 вольт 100 ватт.
Насос шумный, имейте ввиду при размещении. *

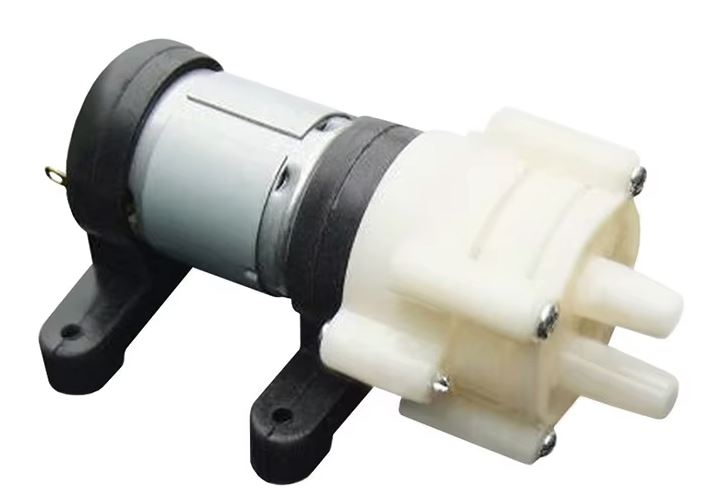

Если использовать насос планируется только на ректификации, можно использовать насос поскромнее. Малые размеры позволяют закрепить его непосредственно на емкости или на колонне. Соответственно шум от такого насоса тоже меньше.
Рабочее напряжение: 12 В постоянного тока,
Рабочий ток: 0,5-0,7 A (мощность должна быть более 6 Вт)
Расход: 1,5-2 л/мин (или около того),
Самое большое всасывание: 78,7 дюйм (2 м)
В принципе можно использовать любой мембранный насос на 12 вольт характеристики которого вас устраивают.
* Существует способ снизить шум и сделать работу насоса более комфортной. Можно изменить строку в скетче.
Файл pumppwm.h; строка:
define PUMP_PWM_FREQ 15
15 это минимальная частота в герцах ШИМ насоса охлаждения. Можно выставлять до 450.
Также нужно добавить шунтирование индуктивной нагрузки. Звучит страшно , но делается просто. Нужно как можно ближе к двигателю установить диод.
Диод любой, на ток не менее тока потребления двигателя. Хорошо себя зарекомендовали быстрые диоды Шотки, например 1N5844 или подобный.
Немного подробнее - пост в теме
