Relaismodul richtig anschließen
An den ESP32 können Sie Relaismodule für 5 Volt oder 12 Volt anschließen.

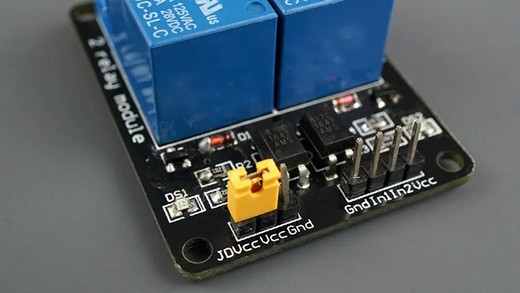

Das Modul muss eine Steckbrücke JDVCC - VCC haben.
Achtung:
Fehlt die Steckbrücke JDVCC-VCC, hat das Modul keine galvanische Trennung der Stromversorgung. Solche Module sind nicht zu empfehlen.

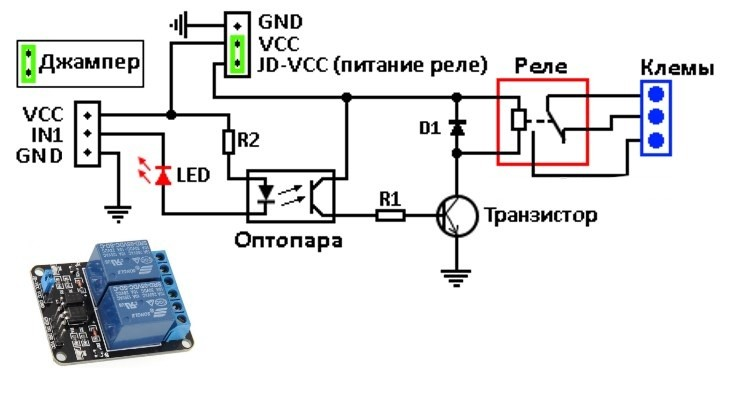

Schaltplan am Beispiel eines Kanals:
Anschluss an den ESP32:
Der obere Steckverbinder im Schaltplan:
UNBEDINGT! Entfernen Sie die Steckbrücke!
- Legen Sie den Minuspol der Relaisversorgung (-5 oder -12 V, je nach verwendeten Relais) an den Pin GND.
- Der Pin VCC wird nicht verwendet (er bleibt also unbeschaltet).
- Legen Sie den Pluspol der Relaisversorgung (+5 oder +12 V) an den Pin JDVCC.
Der zweite Steckverbinder:
- Verbinden Sie VCC mit +3,3 Volt vom ESP32
- Verbinden Sie IN1, IN2 mit dem gewünschten Ausgang des ESP32. Für eine vollständige galvanische Trennung können Sie den Pin GND dieses Steckverbinders unverbunden mit GND des ESP32 lassen.
So wird das ganze Modul einschließlich der Relais aus einem separaten Netzteil (5 oder 12 Volt) versorgt, und von Samovar kommen nur 3,3 Volt: zum Widerstand R2, zur LED des Optokopplers und zur Anzeige-LED.
Liegt am Pin IN1 eine logische Null, zieht das Relais an; liegt eine logische Eins (+3,3 Volt) an, fällt das Relais ab
Hinweis.
Die meisten Relaismodule sind vom Typ Low Level Trigger (LLT, standardmäßig aktiviert). Das bedeutet: Um das Relais einzuschalten, muss am Steuereingang (IN1) eine logische "0" anliegen. Liegt am Eingang (IN1) eine logische "1", schaltet das Relais ab. Solche Relais werden eingesetzt, wenn der Mikrocontroller viele Geräte steuert, um seine Erwärmung und Stromaufnahme zu verringern. Sie werden auch in Systemen verwendet, in denen das Relais beim Einschalten der Versorgung oder "standardmäßig" eingeschaltet sein muss.
So steuern Sie das Modul mit einer logischen "1" statt einer logischen "0":
- Wählen Sie in der Weboberfläche von Samovar auf der Registerkarte Einstellungen – Sonstiges («Настройки – Прочие») den gewünschten Auslösepegel des Moduls.

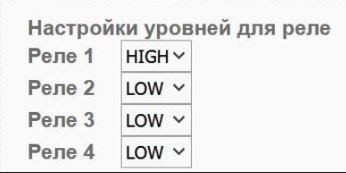

Einstellungen («Настройки») → Sonstige («Прочие») → Pegeleinstellungen für Relais («Настройки уровней для реле»)
Die Felder Relais 1…Relais 4 («Реле 1»…«Реле 4») im Block „Pegeleinstellungen für Relais“ («Настройки уровней для реле») legen den Pegel fest, bei dem das Relais einschaltet. Für das hier beschriebene Modul, das mit logischer Null einschaltet, stellen Sie den Pegel LOW ein (er ist voreingestellt).
Achtung. Beim ESP32 DevKit ist Relais Nr. 2 (Rührwerk) an GPIO15 angeschlossen. Das ist ein Strapping-Pin, den die Hardware beim Reset der Platine auf High zieht. Ein Modul, das mit logischer Eins einschaltet, schaltet auf diesem Kanal bei jedem Start von Samovar kurz ein. Verwenden Sie für Relais Nr. 2 ein Modul, das mit Low-Pegel (LOW) einschaltet.
Außerdem setzt Samovar bei jedem Start, solange die Einstellungen noch nicht gelesen sind, für einige zehn Millisekunden einen High-Pegel an allen vier Relaisausgängen. Ein Modul, das mit logischer Eins einschaltet, schaltet in diesem Moment kurz alle Relais ein, auch die Heizung. Verwenden Sie deshalb besser Module, die mit Low-Pegel einschalten.
Belegung der Relais und ESP32-Pins:
Relais Nr. 1 – Einschalten der Heizung (Regler, Schütz);
Relais Nr. 2 – Rührwerk;
Relais Nr. 3 – Kühlwasserventil;
Relais Nr. 4 – Anheizen (für einen Regler ohne UART) oder Zusatzheizelement; im Modus „Käse“ («Сыр») – Ablassventil.
Pins der Relais Nr. 1…Nr. 4: ESP32 DevKit – GPIO2, GPIO15, GPIO14, GPIO13; LILYGO T-Relay 4 – GPIO21, GPIO19, GPIO18, GPIO5; ESP32-S3 – GPIO2, GPIO42, GPIO41, GPIO40.
