Einsatz einer Membranpumpe
Es wird nicht empfohlen, die Pumpe direkt an eine Wasserleitung unter Druck anzuschließen. Sehr empfehlenswert ist ein Zwischenbehälter mit Schwimmerventil.
Ein Schwimmerventil ist einfach und zuverlässig. Es arbeitet jahrelang ohne Probleme. Zum Schutz vor Leckagen können Sie einen Notüberlauf hinzufügen.
Membranpumpen sind meist selbstansaugend, trotzdem ist es besser, das Wasser über einen Anschlussstutzen vom Boden des Behälters zu entnehmen, damit die Pumpe immer Wasser bekommt.
Empfohlene Pumpe: 12 V Versorgung, bis 60 W, Förderleistung 2–3,5 l/min.
Hinweis
Bei der Rektifikation an einer 2"-Kolonne liegt der Wasserverbrauch bei etwa 40–50 l/h. Bei der Destillation mit einem 3-kW-Heizelement ist der Verbrauch höher.

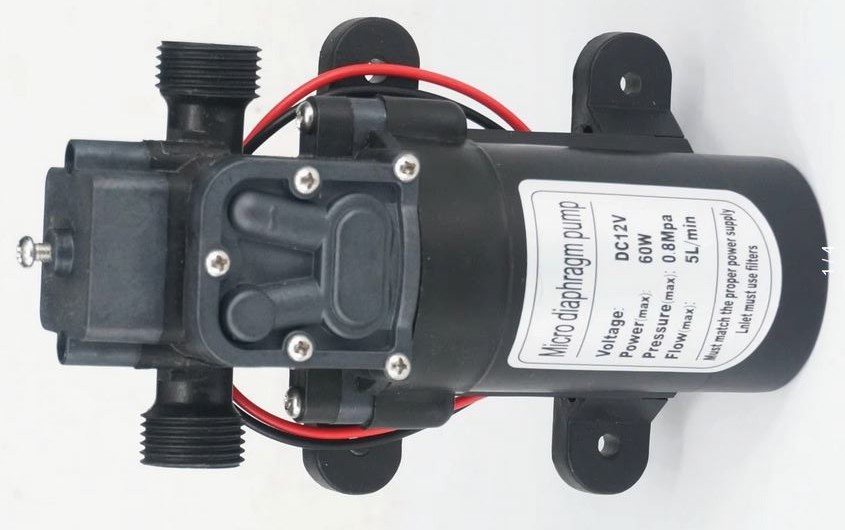

Diese Pumpen werden am häufigsten verwendet.
Obwohl ihre Leistung überdimensioniert ist, haben sich solche Modelle gut bewährt. Beachten Sie die Schraube und die Abdeckung links. Das ist eine Vorrichtung, die bei Überschreiten des Drucks automatisch die Stromversorgung abschaltet. Sie kann einstellbar sein oder nicht. Manche Modelle haben sie gar nicht.
Wenn Sie eine solche Pumpe einsetzen wollen, muss das 12-V-Netzteil von Samovar passend dimensioniert sein, zum Beispiel 12 V 100 W.
Die Pumpe ist laut, berücksichtigen Sie das bei der Wahl des Aufstellorts. *

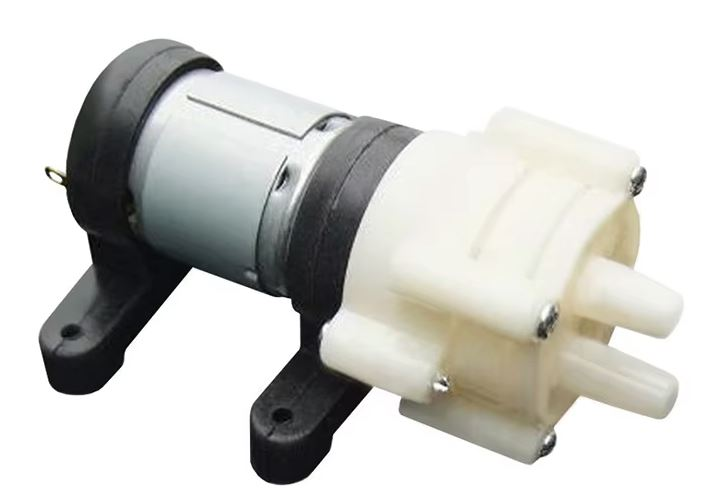

Wenn Sie die Pumpe nur für die Rektifikation verwenden wollen, genügt eine bescheidenere Pumpe. Dank ihrer geringen Größe lässt sie sich direkt am Behälter oder an der Kolonne befestigen. Auch das Geräusch einer solchen Pumpe ist geringer.
Betriebsspannung: 12 V DC,
Betriebsstrom: 0,5–0,7 A (Leistung muss über 6 W liegen)
Förderleistung: 1,5–2 l/min (oder in diesem Bereich),
Maximale Saughöhe: 78,7 Zoll (2 m)
Grundsätzlich können Sie jede 12-V-Membranpumpe verwenden, deren Kenndaten Ihnen passen.
* Es gibt eine Möglichkeit, das Geräusch zu verringern und die Pumpe angenehmer zu machen: Ändern Sie die PWM-Frequenz. Standardmäßig ist sie in der Datei pumppwm.h festgelegt; um diese Datei nicht zu bearbeiten, fügen Sie eine eigene Zeile in user_config_override.h ein:
#define PUMP_PWM_FREQ 15
15 ist die Standard-PWM-Frequenz der Kühlpumpe in Hertz. Sie können bis zu 450 einstellen. Dieser Parameter ist im Konfigurator nicht verfügbar.
Außerdem müssen Sie eine Freilaufdiode parallel zur induktiven Last setzen. Das klingt beängstigend, ist aber einfach: Bauen Sie eine Diode so nah wie möglich am Motor ein.
Jede Diode ist geeignet, deren Nennstrom nicht kleiner als der Motorstrom ist. Schnelle Schottky-Dioden haben sich gut bewährt, zum Beispiel 1N5844 oder ähnliche.
Etwas ausführlicher – Beitrag im Thread
