Uso de una bomba centrífuga


Hay muchos tipos de bombas: de membrana, de émbolo, de engranajes, centrífugas y otras.  Las que se usan para nuestros fines se pueden dividir en 2 tipos: aquellas por las que el líquido no puede pasar en ningún caso cuando están apagadas, y aquellas por las que el líquido puede circular por gravedad.
Al segundo tipo pertenecen diversas bombas centrífugas con rodete.
¿Cómo distinguirlas? Sople por el tubo de entrada; si el aire pasa libremente, es de este tipo.

Sobre el uso de este tipo de bomba.
Qué factores influyen de forma importante en su uso.
- El primer factor es el rendimiento. Si el fabricante indica que la bomba da 600 l/h y eleva el agua a una altura de 5 metros, no significa que la bomba vaya a subir 600 litros a 5 metros en una hora. O son 600 litros al nivel de la toma de agua, o son 5 metros de altura y lo que consiga empujar (si es que empuja algo).
- El segundo factor es el PWM. Determina no solo el volumen que mueve la bomba, sino también la altura a la que puede elevarse una columna de agua.
- El tercer factor es parásito. Es decir, el «flujo por gravedad» incontrolado que puede producirse en el sistema.

Veamos cómo organizar la refrigeración con este tipo de bomba, con un montaje concreto que usa un colega y que lleva más de un año funcionando bajo el control de Samovar.
La diferencia de temperatura es de 1-2 grados con una temperatura mantenida de 60°C a la salida.
Un recipiente (de 3-5 litros, con tal de que quepan los racores y la bomba) con válvula de flotador y una bomba sumergible de acuario se sube a la altura del deflegmador.
Conviene que el nivel de agua en el recipiente, mantenido por el flotador, esté a la altura del tubo inferior del deflegmador. Una desviación de 10-15 cm hacia arriba o hacia abajo no es crítica.

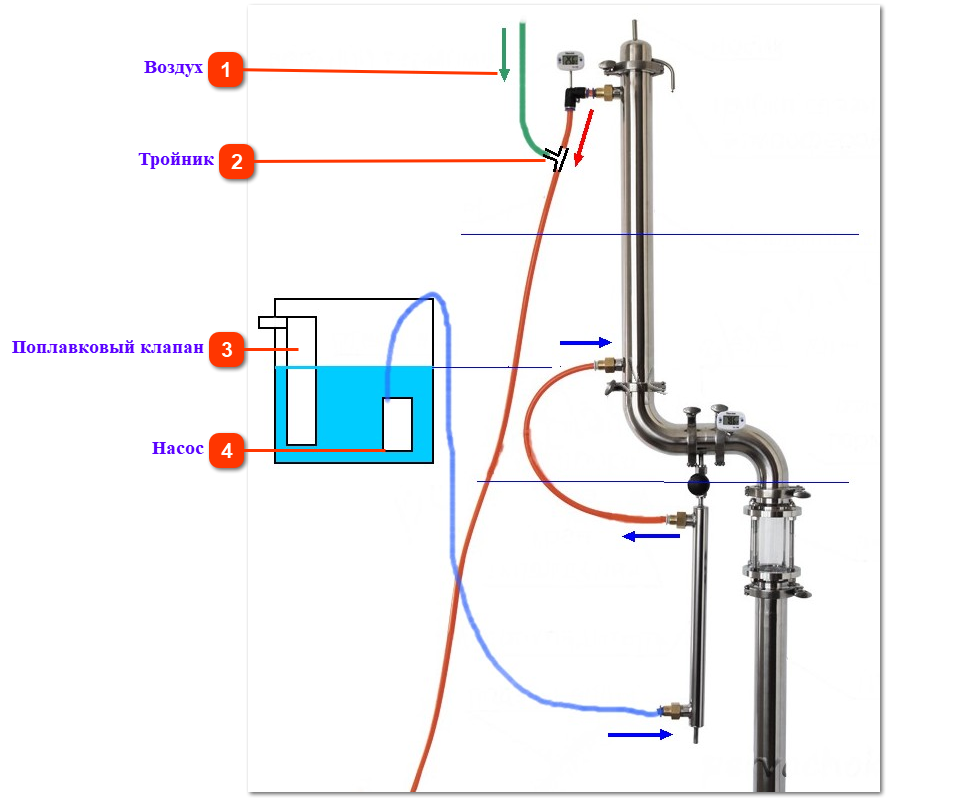

Uso de una bomba centrífuga
1

Aire

Por este tubo entra aire para eliminar el «flujo por gravedad» incontrolado. En esencia, es un TCA (tubo de comunicación con la atmósfera) para el agua

2

Te

Proporciona la «ruptura del chorro»
3

Válvula de flotador

Mantiene un nivel de agua constante en el recipiente.
4

Bomba



Si se usa un deflegmador de carcasa y tubos.
La bomba alimenta la entrada inferior del condensador final, y de la salida del condensador final el agua va a la entrada inferior del deflegmador. El agua caliente sale por la salida superior del deflegmador.
A la salida del deflegmador, instale un sensor de temperatura y haga una «ruptura del chorro».
Para ello, instale una te en el tubo de descarga y suba desde ella un tubo hacia arriba. Lo principal es que la te quede por encima del nivel de líquido del recipiente con la bomba.

Qué se consigue con esta disposición.
La bomba no necesita «saber» a qué altura sube el agua; empieza a dar precisamente un caudal de agua, en lugar de remover el agua dentro de sí con el rodete intentando crear presión para elevarla.
El PWM controla de verdad el caudal de agua.
La «ruptura del chorro» elimina por completo el flujo por gravedad incontrolado.

Nota:
La «ruptura del chorro» es muy importante. En las pruebas, sin ruptura del chorro y con la bomba apagada (es decir, refrigerando solo por el flujo por gravedad a través de la bomba), con 1800 vatios de potencia aplicada la temperatura del agua de salida no subió por encima de 40°.

Si se usa un refrigerante Dimroth como deflegmador.
La bomba alimenta la entrada inferior del condensador final, y de la salida del condensador final el agua va a la entrada superior del deflegmador. El agua caliente sale por la salida inferior del deflegmador.
Es decir, el agua circula a contracorriente del vapor.
En la salida inferior del deflegmador, instale un sensor de temperatura y, preferiblemente, lleve el tubo de descarga del agua caliente primero hacia arriba, hasta la entrada superior del deflegmador, y después hacia abajo, al desagüe. Después de que el tubo de descarga baje, haga también una «ruptura del chorro». Para ello, instale una te en el tubo de descarga y suba desde ella en vertical el tubo «TCA para el agua». Asegúrese de que la te no quede por debajo del nivel de líquido del recipiente con la bomba.

Los problemas que se presentan con las bombas centrífugas apenas afectan a quienes tienen bombas de membrana.
El único problema que surgió fue un agua muy fría y un motor caprichoso. Con una potencia fijada del 15% la bomba se paraba, y con el 20% la temperatura de salida era demasiado baja.
Por cierto, esto puede ocurrir si usa una bomba de mayor rendimiento.
La solución es hacer un retorno justo a la salida de la bomba. En el tubo de salida de la bomba se instala una te y se hace una descarga fija a través de un chiclé (un orificio calibrado) al mismo recipiente. Así se puede subir el valor mínimo de potencia, mientras que en realidad irá menos líquido refrigerante a la refrigeración.
El principio de descarga controlada puede aplicarse a cualquier bomba.
