Uso de una bomba de membrana
No se recomienda conectar la bomba directamente a una tubería de agua a presión. Es muy aconsejable instalar un depósito intermedio con válvula de flotador.
La válvula de flotador es sencilla y fiable. Funciona durante años sin problemas. Para protegerse de fugas, puede añadir un rebosadero de emergencia.
Las bombas de membrana son en su mayoría autocebantes, pero aun así es mejor tomar el agua del fondo del depósito, a través de un racor, para que la bomba siempre reciba agua.
Bomba recomendada: alimentación de 12 V, hasta 60 W, caudal de 2-3.5 L/min.
Nota
Durante la rectificación en una columna de 2", el consumo de agua es de unos 40-50 L/h. Durante la destilación con una resistencia de 3 kW, el consumo es mayor.

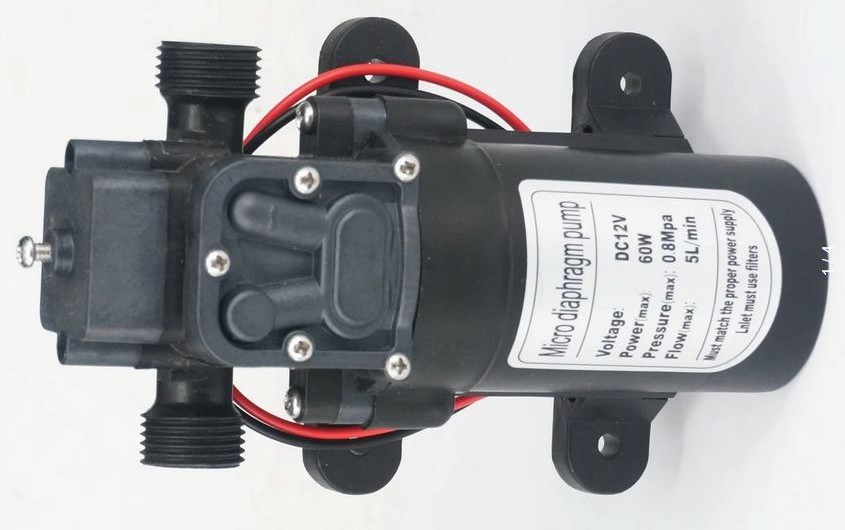

Estas son las bombas más utilizadas.
Aunque su potencia es excesiva, estos modelos han dado buen resultado. Fíjese en el tornillo y la tapa de la izquierda. Es un dispositivo que corta automáticamente la alimentación cuando se supera la presión. Puede ser regulable o no. Algunos modelos pueden no tenerlo.
Si piensa usar una bomba así, la fuente de 12 V de Samovar debe ser adecuada, por ejemplo 12 V 100 W.
La bomba es ruidosa, téngalo en cuenta al elegir dónde colocarla. *

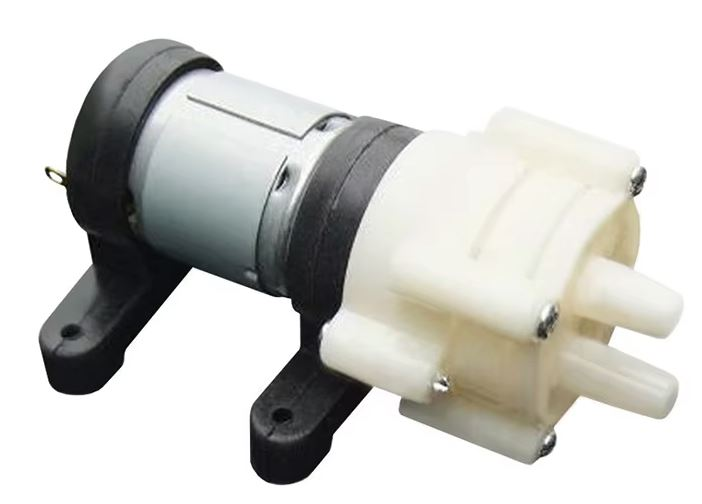

Si piensa usar la bomba solo para la rectificación, basta con una bomba más modesta. Su pequeño tamaño permite montarla directamente en el depósito o en la columna. El ruido de una bomba así también es menor.
Tensión de trabajo: 12 V CC,
Corriente de trabajo: 0.5-0.7 A (la potencia debe ser superior a 6 W)
Caudal: 1.5-2 L/min (aproximadamente),
Altura máxima de aspiración: 78.7 pulgadas (2 m)
En principio, puede usar cualquier bomba de membrana de 12 V cuyas características le convengan.
* Hay una forma de reducir el ruido y hacer la bomba más llevadera: cambiar la frecuencia del PWM. Por defecto se fija en el archivo pumppwm.h; para no editar ese archivo, añada su propia línea a user_config_override.h:
#define PUMP_PWM_FREQ 15
15 es la frecuencia de PWM por defecto de la bomba de refrigeración, en hercios. Puede poner hasta 450. Este parámetro no está disponible en el configurador.
También hay que añadir un diodo de protección (flyback) en paralelo con la carga inductiva. Suena complicado, pero es sencillo: instale un diodo lo más cerca posible del motor.
Sirve cualquier diodo con una corriente nominal no inferior a la del motor. Los diodos Schottky rápidos han dado buen resultado, por ejemplo 1N5844 o similares.
Algo más de detalle: mensaje en el hilo
