Для начала скачать
релиз, с последней версией Самовара, распаковать на компьютере и ознакомиться с его содержимым.

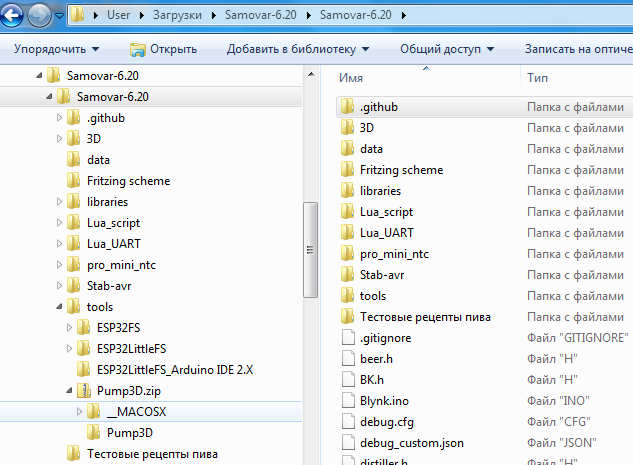

Что находится в каталогах:
Примечание
Практически в каждом каталоге находится файл readme.md с описанием содержимого. Открывается обычным Блокнотом.
-
.github - программный каталог.
-
3D - модели для 3D печати. Столы разбора по фракциям, воронки и пр.
-
data - программный каталог. В нем находится web-интерфейс. Можно по-запускать файлы с расширением .htm и посмотреть на выглядит. Файлы с расширением .txt - это программы отбора загружаемые по умолчанию.
-
Fritzing scheme - немного схем по сборке
-
libraries - программный каталог (библиотеки).
-
Lua_script - Описание скриптового языка Lua и различные, весьма полезные, скрипты.
-
Lua_UART - как изготовить выносной автономный монитор COM порта.
-
pro_mini_ntc - Как изготовить приставку для Самовара (Измеритель) может работать как самостоятельное устройство в качестве измерительного устройства.
-
Stab-avr - Версия стабилизатора мощности из готовых элементов, которым может управлять Samovar.
-
tools - Загрузка страниц для web-сервера, ссылка на приложение в Blynk, Расчет АС-3.xlsx - файл Excel для генерации программы отбора.
-
Тестовые рецепты пива - несколько готовых рецептов пива для загрузки в Самовар.
В какой минимальной конфигурации можно собрать Самовар?
Достаточно взять ESP32, прошить (в прошивке закомментировать строки на отсутствующее оборудование).
Примечание:
Датчики и исполнительные устройства, наличие которых Самовар не контролирует, по причине отсутствия обратной связи:
• Контактор/ включение РМ (реле №1)
• Реле дополнительного нагревателя/ Разгон РМ (реле №4)
• Биппер
• Клапан открытия воды (реле №3)
• Датчик уровня флегмы
• Шаговый двигатель перистальтического насоса
• Сервопривод стола разбора
• Насос охлаждения
• Датчик атмосферного давления
• Датчик давления в кубе.
• Мешалка (реле №2)
Датчики и исполнительные устройства, наличие которых Самовар контролирует, если:
• Дтчики температуры - если датчик присутствовал в начале процесса. Сообщения, в случае его отсутствия, будут приходить регулярно.
• Датчик потока воды – если использование разрешено.
• Регулятор нагрева – если включена проверка использования регулятора.
Затем дать возможность ESP32 подключиться к вашей WiFi сети и интерфейс Самовара появится на вашем компьютере. Питание ESP32 будет получать по разьему USB. Но никаких данных показать он не сможет. Контролировать оборудование соответственно тоже.
Но можно сразу посмотреть интерфейс, убедиться что все работает нормально: дать команду "Включить нагрев" - на плате контроллера погаснет синий светодиод.
Познавательная статья о
ESP32
Пояснение.
ESP32 - это чип, который устанавливается на плату. Дополнительно на плате присутствуют преобразователь напряжения, модуль Wi-Fi, блютус и может быть много еще чего. Здесь понятие ESP32 - это плата с установленным чипом.
Модификаций плат существует множество.

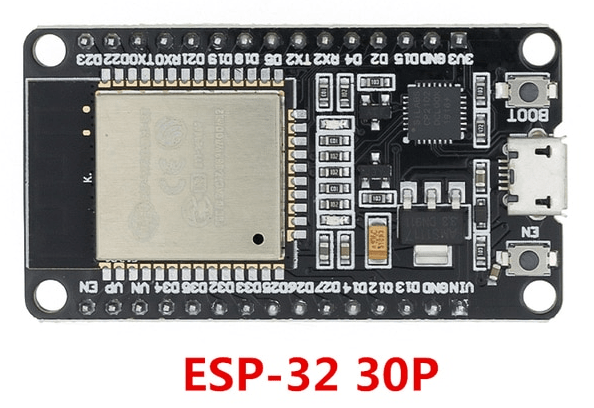

Рекомендованная для использования плата - это ESP32 DevKit V1 30 pin.* (или может быть и такое наименование Макетная плата ESP32, модель CH340 TYPE-C)
ESP32 - это чип
DevKit V1 - версия
30 pin - количество контактов (ног, штырьков) на плате
CH340C - это чип адаптера передачи данных шины USB
Type-C -формфактор разъема USB
Если сомневаетесь в правильности выбора модели ESP32 - посоветуйтесь на форуме.
Теперь нужно подключить Самовар к оборудованию.
Затем определиться с вариантами компоновки устройств. Это будет моноблок или несколько отдельных блоков, связанных между собой.
И наконец начинать сборку от
минимальной конфигурации, постепенно добавляя необходимые компоненты, до решения максимально поставленных задач.
* Можно ли использовать плату ESP32 DevKit V1 38 pin с 38 контактами?
Да можно, но установить ее на печатную плату разработанную для ESP32 30 pin не удастся.
