I2CStepper — отдельный модуль на Arduino Nano со своим шаговым двигателем, четырьмя реле, внешним датчиком, LCD 16×2 и энкодером. Прошивка модуля использует протокол I2C v3.
Модуль может быть использован как самостоятельное устройство. Управление возможно как отдельно с помощью меню на LCD экране 16х2 и энкодера, так и при подключении к Самовару.
Расширитель подключается к Самовару по шине I2C четырьмя проводами (как LCD экран). Самовар понимает, что расширитель подключен и может им управлять.
Samovar поддерживает до десяти плат с адресами 1–10: нечётный адрес — мешалка, чётный — насос/наполнение. В работе используются платы с наименьшим адресом каждого типа. Мешалка работает по скорости, времени работы и паузе; насос — по мл/ч; режим наполнения — по заданным объёму и скорости.
Если плата поддерживает реле, все четыре переключаются со страницы I2CStepper и из Lua. В режиме Пиво первое реле рабочей платы используется для насоса перекачки сусла; назначение остальных реле задаёт пользователь.
Платы ищутся один раз при загрузке Самовара; новые платы и смену адреса обнаруживают кнопкой «Пересканировать I2C-устройства» в настройках. Если хотя бы одна плата доступна, на главной странице любого режима появляется кнопка «I2CStepper». На странице управления задаются скорость (мешалка — об/мин, насос — л/ч), направление и объём насоса в мл; доступны запуск, остановка и четыре реле. Настройки платы хранятся в Nano и правятся на вкладке Настройки → I2CStepper. Калибровка выбранного внешнего насоса открывается кнопкой «Калибровка внешнего насоса». Подробный порядок работы — в эксплуатационной документации на странице I2CStepper.

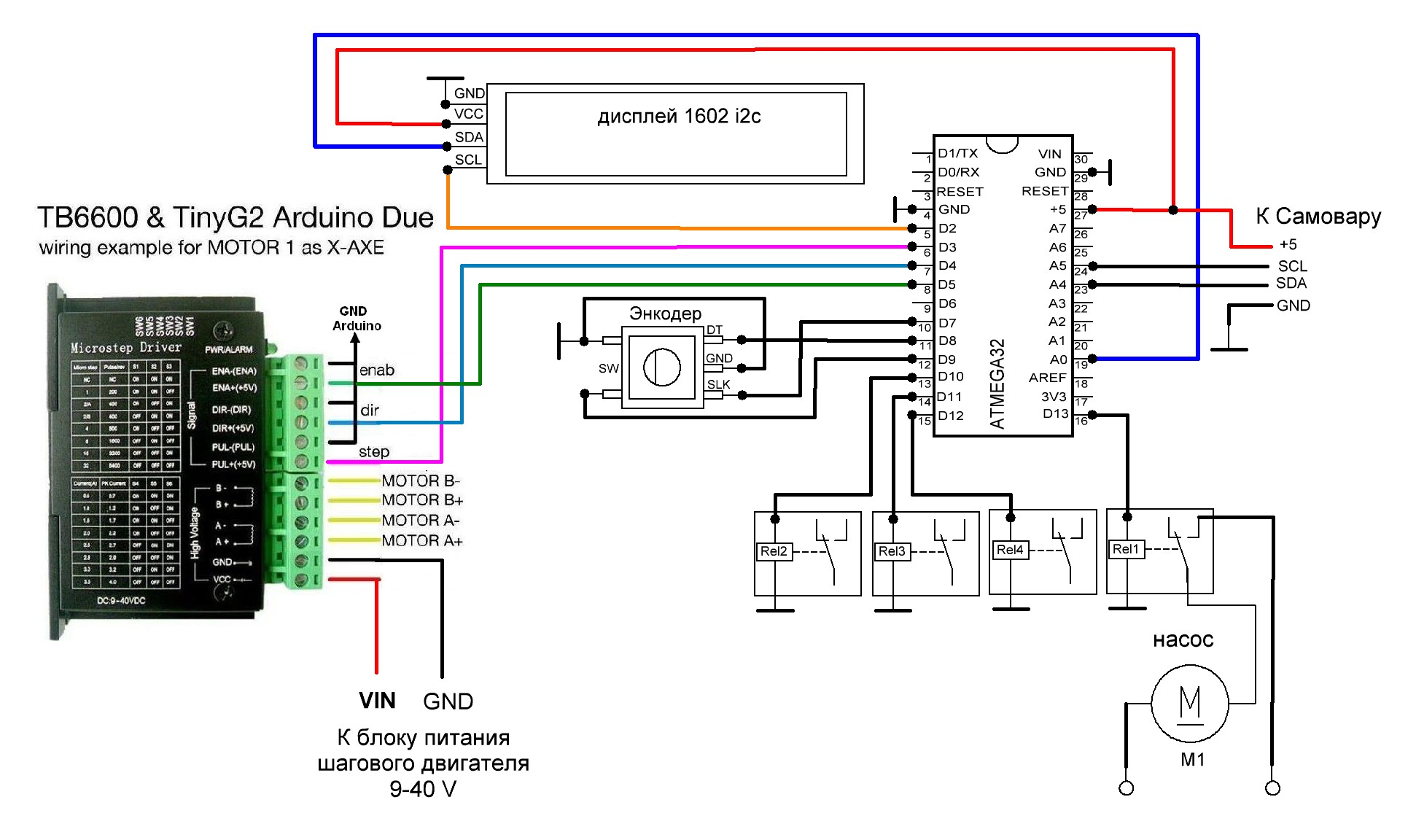

Схема соединений
Распиновка подключения периферии:
// Пины для I2C Master - подключение экрана и потенциально других устройств
// SDA_PIN 0 //A0
// SCL_PIN 2 //D2
// Пины для I2C Slave - связь с Samovar
// SDA_PIN A4
// SCL_PIN A5
// Пины для шагового двигателя
#define STEPPER_STEP 3
#define STEPPER_DIR 4
#define STEPPER_EN 5
//Пины для реле
#define MIXER_PUMP_PIN 13 // RELE_PIN1
#define RELE_PIN2 10 // RELE_PIN2
#define RELE_PIN3 11 // RELE_PIN3
#define RELE_PIN4 12 // RELE_PIN4
// Пины для Encoder
#define ENC_CLK 7 //S2
#define ENC_DT 8 //S1
#define ENC_SW 9 //KEY
Совет.
Если планируется использовать расширитель как отдельное устройство, в отдельном корпусе, имеет смысл подключать его к Самовару через USB кабель А-В (компьютер - принтер). Непосредственно от дисплея Самовара берется питание для модуля +/- 5 вольт и два сигнала шины I2C. На корпусе Самовара монтируется разъем USB-B.
На корпусе расширителя монтируется разъем USB-A.
Таким образом, при подключении к Самовару Arduino Nano одновременно подключается и к питанию и к шине I2C. В случае использования как самостоятельное устройство, вместо Самовара используется отдельный блок питания, например зарядка от телефона.
При использовании встроенного блока питания на выход БП ставится разъем USB-B, и для подачи питания используется тот же кабель USB A-B, что исключает случайную подачу +5 вольт на Самовар.
Периферия.
Блок реле используется на напряжение 5 вольт, предпочтительно с управлением через оптопаты. Можно использовать и 12-ти вольтовые реле с подключением по принципу как в Самоваре
Насос можно использовать любой. Двигатель постоянного напряжения или переменного одно- или трех- фазный. Потому как пуск и остановка двигателя насоса осуществятся через реле и далее через любой силовой коммутатор: контактор или твердотельное реле. Для небольших объемов можно присмотреться к насосу с магнитным приводом 15RM. Нержавейка, тихий, с хорошей производительностью.
Шаговый двигатель для мешалки или НБК можно использовать любой биполярный, при условии, что у него хватит мощности и крутящего момента. Рекомендуется Nema 23 с соответствующим драйвером.
Актуальная прошивка Arduino Nano и описание протокола v3 находятся в репозитории I2CStepper. После прошивки Nano проверьте адрес, режим и калибровку насоса.
Текущие режимы:
— Mixer: мешалка, обороты в минуту, время работы, пауза, реверс после паузы и плавный старт.
— Pump: непрерывная подача в мл/ч с необязательной паузой.
— Fill: дозированный налив заданного объёма в мл.
Внешний датчик подключается к D6; по умолчанию вход подтянут к питанию и активен при замыкании на GND. Он может остановить любую активную операцию. В режиме Pump при включённой паузе по датчику подача возобновляется через заданное время после отпускания датчика. Если при удалённом управлении Nano более 10 секунд не получает от Самовара служебный сигнал подтверждения связи, модуль останавливает двигатель и выключает все реле; местное меню снова доступно без отдельного подтверждения энкодером.
Внимание.
Функция Lua set_stepper_target(spd, direction, target) управляет только насосом I2CStepper (рабочей платой с чётным адресом): скорость, направление и число шагов. Если насос не отвечает на шине, функция возвращает 0; штатным шаговиком Самовара она не управляет.
--set_stepper_target(spd, direction, target) //spd - скорость в шагах в секунду,
direction - прямое или обратное направление,
target - количество шагов
При spd = 0 шаговый двигатель будет остановлен.
Пример
set_stepper_target(950, 0, 1000)
Пример задаёт скорость 950, направление 0 и перемещение на 1000 шагов.
