  组装指南

驱动器。步进电机。

Samovar 7.00: 电机方向和平滑加速在配置器的“步进电机”（«Шаговый двигатель»）选项卡上设置。

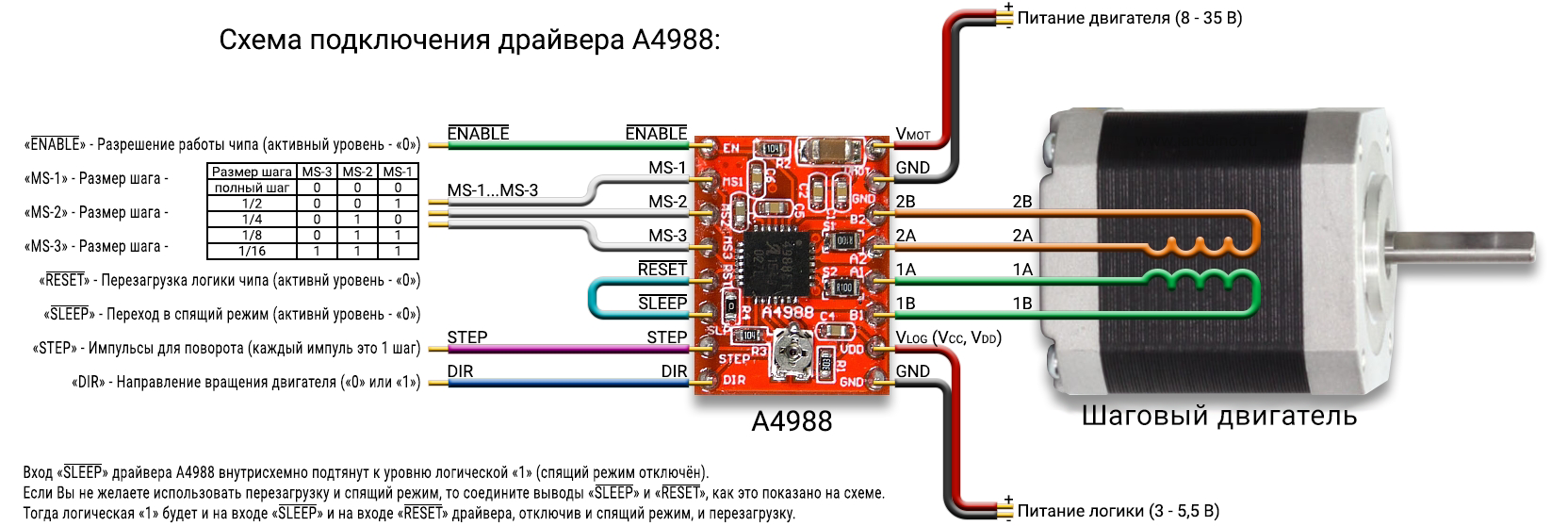

本项目使用 A4988 或 DRV8825 步进电机驱动器（下文中步进电机简称电机）  。
选哪种驱动器？读一读本文，对这个问题有个概念；两种驱动器的主要区别列在文末。

驱动器最好和 ESP32 一样装在排针座上。
设置驱动器之前，ESP32 必须已装在电路板上  ，并已上传 Samovar 草图。
不要接电源和电机。
 拿起驱动器，对照驱动器板和印刷电路板上的引脚标记，把它插进排针座。
用万用表的通断档检查。GND 引脚必须接地，VMOT 必须接到 VIN 电源接口的 +12 伏，VDD 必须接到 ESP32 第一个引脚的 +3.3。
给 VIN 接口接上 12 伏电源。可以再检查一遍各电压是否到位。

印刷电路板上有供驱动器使用的开关：
- H1 - 三个引脚全部接通
- SW1 - 如果有拨码开关，全部拨到 OFF 位置。如果没有开关——先不要装跳线 帽。

现在需要设置驱动器。
不要接电机。
驱动器是个娇气的东西，甚至有人建议断电后再调节。
也就是说：把微调电阻转一点，通电，测电压，断电——再转。如此反复，直到调到需要的值。
还有一种更快的方法。
准备一把带绝缘柄的螺丝刀。把万用表的一支表笔  接到印刷电路板上任意接地点（GND），另一支表笔要么小心地碰着微调电阻、同时用螺丝刀转动滑片，要么在表笔上套一个"鳄鱼夹"，夹在螺丝刀头上，隔着夹子转动螺丝刀。

调节步骤见以下链接。

如何设置 DRV8825 步进电机驱动器
如何设置 A4988 步进电机驱动器

连接步进电机。

本项目使用双极 NEMA17 步进电机。先检查电机是否符合本项目要求。

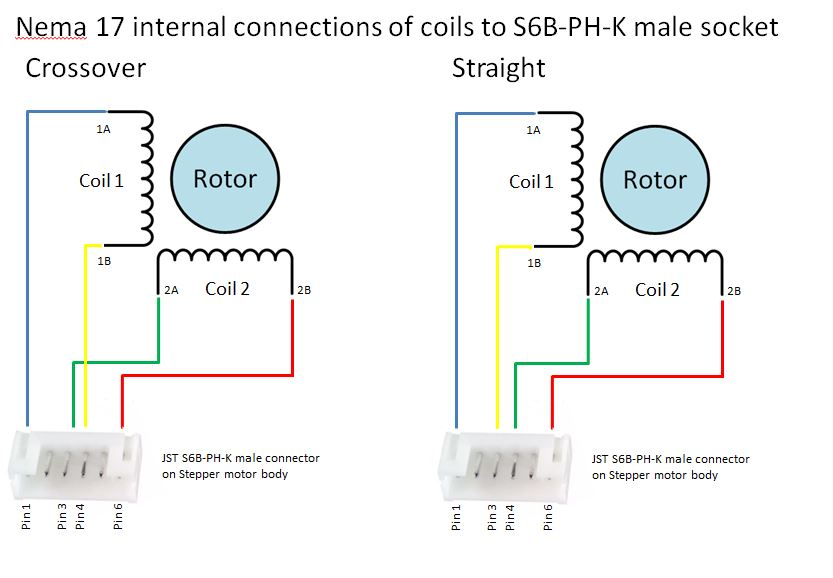

双极电机有两组独立的绕组。不同厂家电机的引脚排列可能不同。


把套件附带的带线插头接到电机上，任取一根线，用万用表通断档  找出与它配对的线。这就是一组绕组。把这两根线做上标记。再检查第二对。蜂鸣器响，就没问题。
现在从一对中任取一根线，再从第二对中任取一根，测一下。它们之间不应该响。如果响了，说明这不是双极电机。

现在把电机接到印刷电路板上的接口。  按照上图，1A-1B 是一组绕组，2A-2B 是另一组。 "A" 是绕组的始端，"B" 是末端。当然可以严格按标记连接，但没有必要。
关键是把一组绕组接到驱动器的  1A-1B 引脚，另一组接到 2A-2B。哪组接哪边无所谓，绕组的始端  和末端也无所谓。
接好了。通电。电机不转。打开网页界面，发出取酒命令。
电机轴应该开始转动。
电机嗡嗡响却不转；电机转动时一顿一顿

记住：选择电机工作模式时，Samovar 印刷电路板必须完全断电。)

 如果电机轴转向不对，在接到电路板的地方把任意一组绕组的两根线对调。

注意。
文件 Samovar_ini.h 中有一行可以用软件改变转向：
  //#define STEPPER_REVERSE     //change the stepper motor rotation direction
在配置器中，这是“步进电机”（«Шаговый двигатель»）选项卡上的“步进电机反向”（«Обратное направление шагового двигателя»）复选框；同一选项卡上还有“步进电机平滑加速”（«Плавный разгон шагового двигателя»）（USE_STEPPER_ACCELERATION）。不过一次性对调接线，比每次更新时都留意这个参数更方便。

通过取酒程序让电机以不同速度运行。把取酒速度设为 70-150 ml/h。一只手握住电机外壳，另一只手试着让轴停下；如果轴很容易被停住，就回到驱动器设置，把电压稍微调高一点，真的只要 0.02-0.04 伏。
再检查一下轴是否容易被停住。
把套件附带的散热片粘到驱动器芯片上。

现在可以装泵头了。先用中性硅脂润滑滚轮和软管。  以后需要定期润滑（每 5-7 次蒸馏一次），这样能延长滚轮和软管的寿命，电机也更轻松。
带着泵运行一下，看看有没有停顿、电机听起来是否过载、电机和驱动器芯片散热片有多烫……

如有需要，现在可以进行精细调整。

一点理论。
与传统的直流和交流电机不同，步进电机以离散的步或增量运动，因此得名“步进”。
步进电机的每一步对应一个精确的转角。步进电机的步距角通常为 1.8° 或 0.9°，分别对应一整圈分为 200 步或 400 步。

标准 NEMA17 电机每步转角为 1.8°（每整圈 200 步）
电机可以工作在几种模式下——整步和微步。
整步模式是指电机每 1 步使轴转动 1.8°
整步模式下电机的扭矩在所有模式中最大。

微步  是把标准步分成若干个微步。标准步可以分为 2、4、8、16 和 32 份
步距细分可以用 SW1 开关设置

MS1, MS2, MS3——微步分辨率选择引脚。用它们可以选择五种模式之一：

对于 A4988 驱动器
MS1
MS2
MS2
步距
off
off
off
整步
on
off
off
1/2
off
on
off
1/4
on
on
off
1/8
on
on
on
1/16

对于 DRV8825 驱动器
MS1
MS2
MS2
步距
off
off
off
整步
on
off
off
1/2
off
on
off
1/4
on
on
off
1/8
off
off
on
1/16
on
on
on
1/32
说明。
假设选择了 1/4 模式。那么每 1 个微步电机轴转动 1.8°/4 = 0.45°，相当于轴每转 1 整圈需要 200*4 = 800（或者换个算法，360°/0.45° = 800）  个微步。

微步模式下电机扭矩降低，但平稳性和精度提高（这对本项目并不特别重要）
步进电机在整步模式下振动和噪音较大。
微步能显著降低振动和噪音，使电机运转更平稳、更安静。

 总之，观察并倾听您的电机如何工作。可以试试不同模式并加以比较。

注意。
选择电机工作模式时，Samovar 印刷电路板必须完全断电。

确定电机工作模式、把拨码开关拨到相应位置（或最终焊好跳线）之后，需要校准泵。  每次改变电机工作模式后都必须重新校准。
取酒精度还受泵润滑是否规律的影响。润滑越少，实际取酒速度越低。

DRV8825 与 A4988 电机驱动器的区别
（简单说，不涉及具体细节）
